10776 - DB55 Planter (24 Rows, 70cm spacing) (Russian) - 10Sep18
20 - Рама

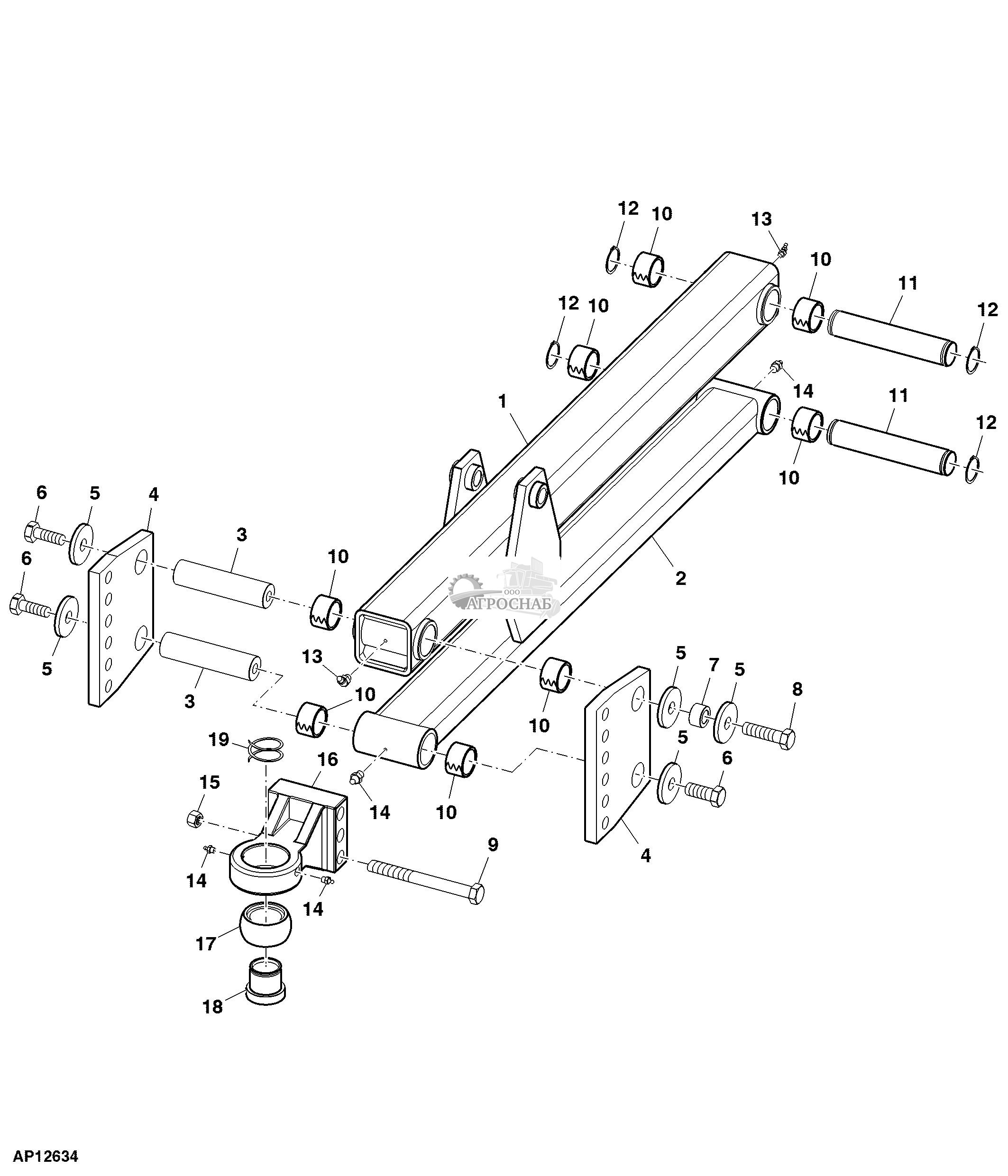

Параллельные рычаги сцепки ( - 755100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | AA75607 | Кулиса | 1 | Upper Hitch Link 60' | |||
| 2 | AA75608 | Кулиса | 1 | Lower Hitch Link 60' | |||
| 3 | A91432 | Штифт с канавкой | 2 | - | 735100 | ||
| A90400 | Штифт с канавкой | 1 | 735101 | - | |||
| 4 | A91420 | Элемент жесткости | 2 | - | 735100 | ||
| A90387 | Элемент жесткости | 1 | 735101 | - | |||
| 5 | A90388 | Шайба | 1 | - | 735100 | ||
| A90388 | Шайба | 5 | 735101 | - | |||
| 6 | 19M7888 | Винт с головкой | 3 | M24 X 60 | |||
| 7 | A90407 | Втулка | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 8 | 19M8288 | Винт с головкой | 1 | M24 X 90 | |||
| 9 | 19M7890 | Винт с головкой | 2 | M24 X 240 | |||
| 10 | A90416 | Втулка | 8 | ||||
| 11 | A90404 | Штифт с канавкой | 2 | ||||
| 12 | T191035 | Пружинное кольцо | 4 | ||||
| 13 | JD7820 | Смазочная арматура | 2 | ||||
| 14 | JD7842 | Смазочная арматура | 2 | - | 740100 | ||
| JD7842 | Смазочная арматура | 4 | 740101 | - | |||
| 15 | 14M7278 | Гайка | 2 | - | 740100 | ||
| 14M7278 | Гайка | 4 | 740101 | - | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 16 | A90354 | Подвеска | 1 | - | 740100 | ||
| A91421 | Подвеска | 1 | 740101 | - | |||
| AA77608 | Подвеска | 1 | |||||
| AA81443 | Подвеска | 1 | For CIS / Argentina / Brazil and Europe | ||||
| 17 | A91430 | Шар | 1 | 740101 | - | ||
| 18 | A91422 | Втулка | 1 | 740101 | - | ||
| 19 | A91423 | Пружинное кольцо | 1 | 740101 | - | ||
| 20 | AA77608 | Комплект сцепки | 1 | Complete Ariculating Hi tch Kit; Not Illustrated |

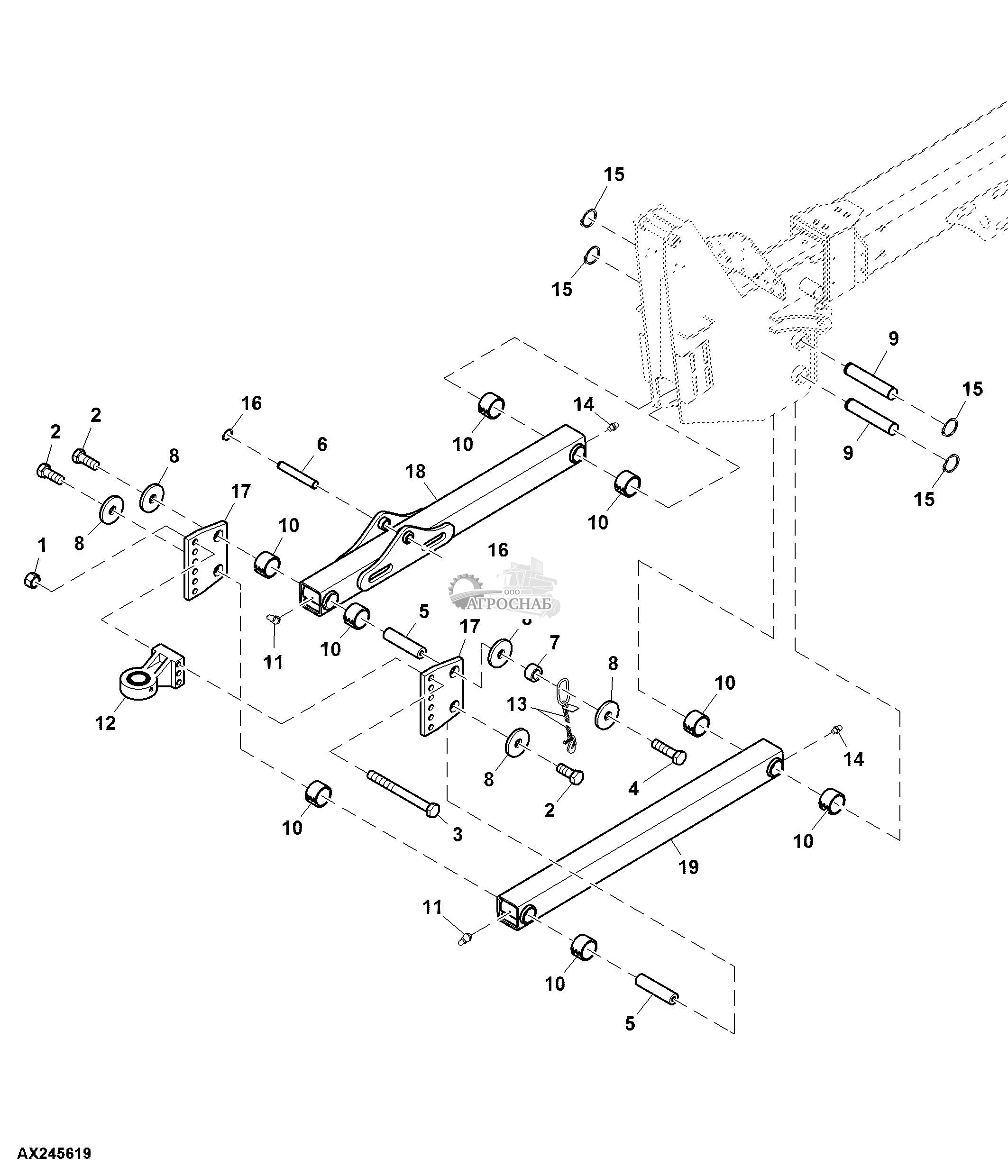

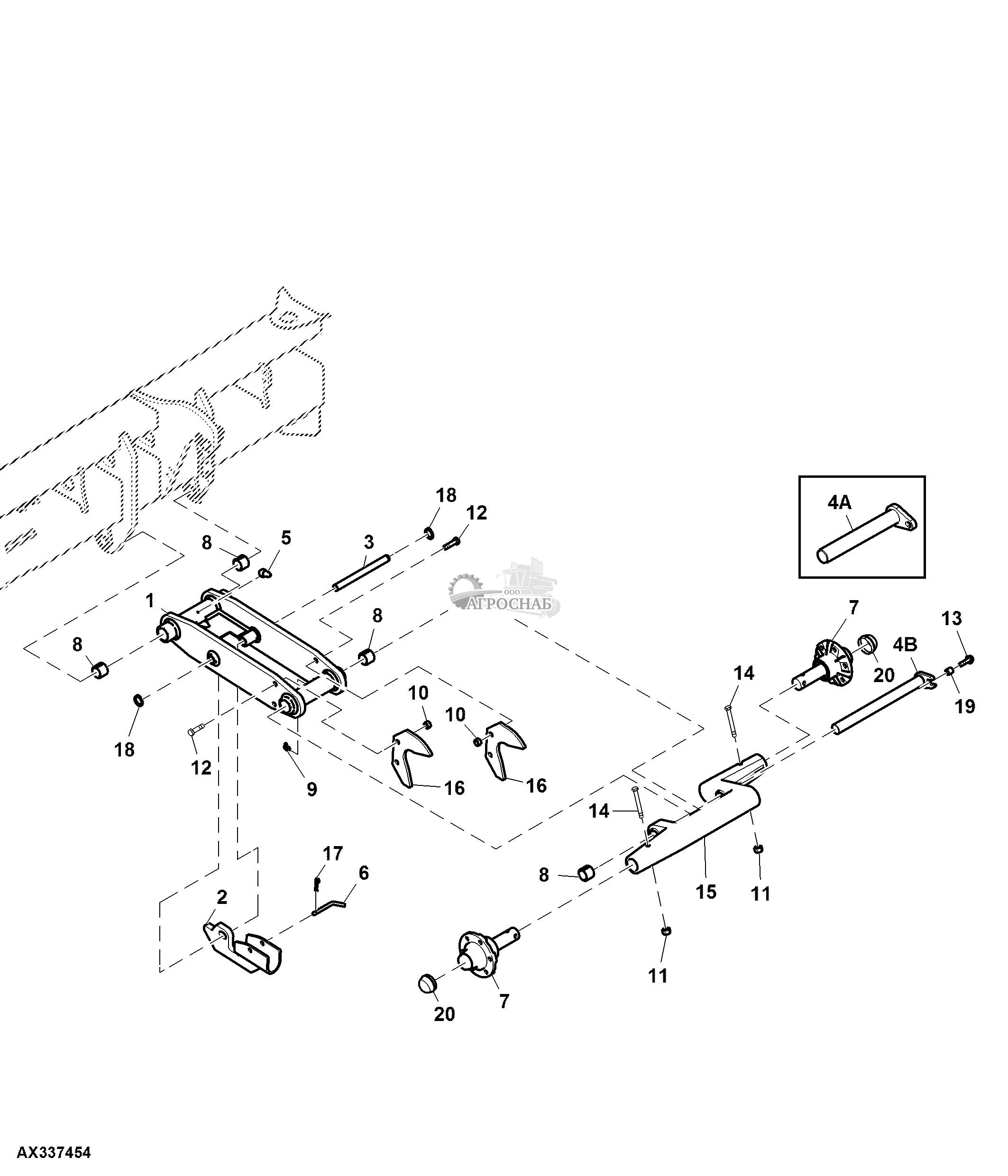

Параллельные рычаги сцепки (755101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7762 | Стопорная гайка | 3 | M24 | ||
| 2 | 19M7888 | Винт с головкой | 3 | M24 X 60 | ||
| 3 | 19M7890 | Винт с головкой | 3 | M24 X 240 | ||
| 4 | 19M8288 | Винт с головкой | 1 | M24 X 90 | ||
| 5 | A100703 | Штифт | 2 | |||
| 6 | A100704 | Штифт | 1 | |||
| 7 | A100705 | Втулка | 1 | |||
| 8 | A90388 | Шайба | 5 | |||
| 9 | A90404 | Штифт с канавкой | 2 | |||
| 10 | A90416 | Втулка | 8 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| ...... | Втулка | 8 | ||||
| 11 | JD7846 | Смазочная арматура | 2 | |||
| 12 | AA81443 | Подвеска | 1 | Catagory V | ||
| AA77608 | Подвеска | 1 | Catagory IV | |||
| 13 | AA58159 | Предохранительная цепь | 1 | |||
| 14 | JD7842 | Смазочная арматура | 2 | |||
| 15 | 40M7409 | Пружинное кольцо | 4 | |||
| 16 | 40M7400 | Пружинное кольцо | 2 | |||
| 17 | A99343 | Пластина | 2 | Hitch Casting Mount | ||
| 18 | ...... | Рукоять | 1 | Top | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 19 | AA83342 | Рукоять | 1 | Bottom |

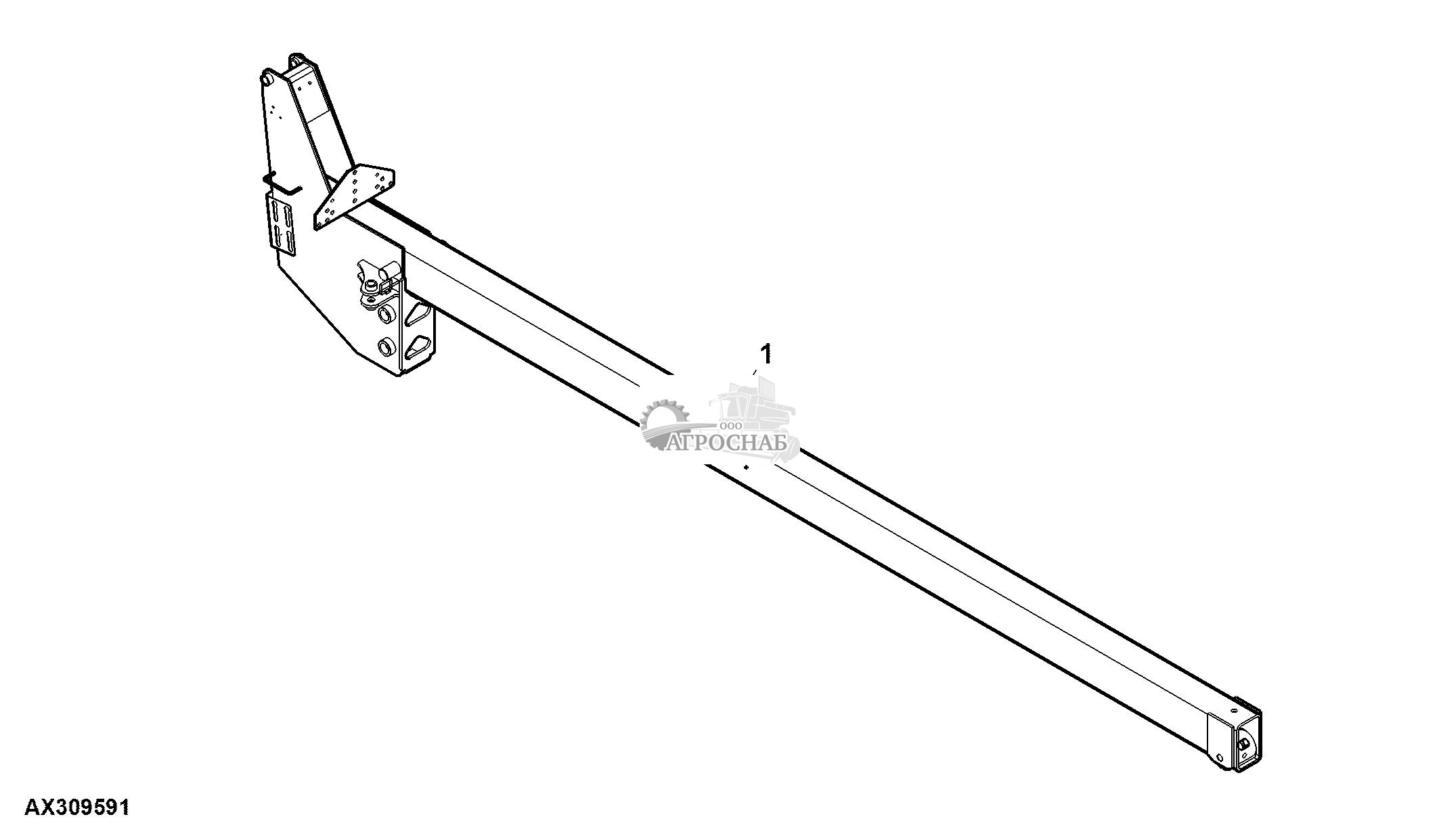

Внутренняя сцепка
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | JL153548693 | Подвеска | 1 |

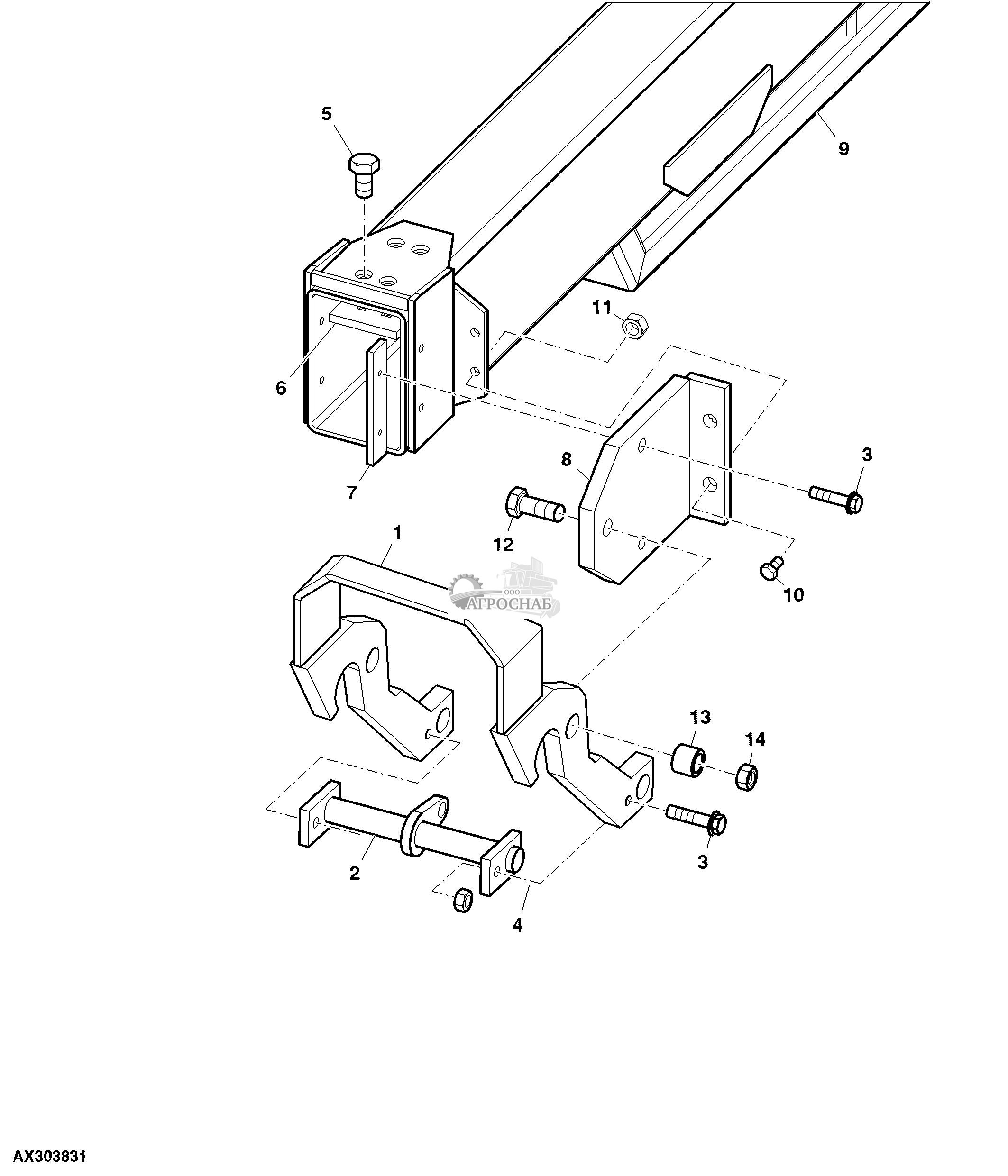

Замок сцепки
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | AA83710 | Блокировка | 1 | ||||
| 2 | AA75309 | Рычажный механизм | 1 | - | 765100 | ||
| AA83712 | Опора | 1 | 765101 | - | |||
| 3 | 19M7814 | Винт | 6 | M12 X 50 | |||
| 4 | 14M7275 | Гайка | 2 | M12 | |||
| 5 | 19H2943 | Винт с головкой | 8 | 1/2" X 3/4" | |||
| 6 | AA60378 | Трак | 1 | Верхняя износная | |||
| AA83762 | Трак | 1 | Нижняя износная | ||||
| 7 | A90496 | Пластина | 2 | ||||
| 8 | AA75310 | Кронштейн | 2 | - | 765100 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| AA83711 | Кронштейн | 2 | 765101 | - | |||
| 9 | ...... | Основная рама | 1 | ||||
| 10 | 19M7409 | Винт с головкой | 4 | M16 X 50 | |||
| 11 | 14M7446 | Фланцевая гайка | 4 | M16 | |||
| 12 | 19M8369 | Винт с головкой | 2 | M8 X 35 | |||
| 13 | A100706 | Втулка | 2 | SUB FOR A90386 | |||
| 14 | 14M7277 | Гайка | 2 | M20 |

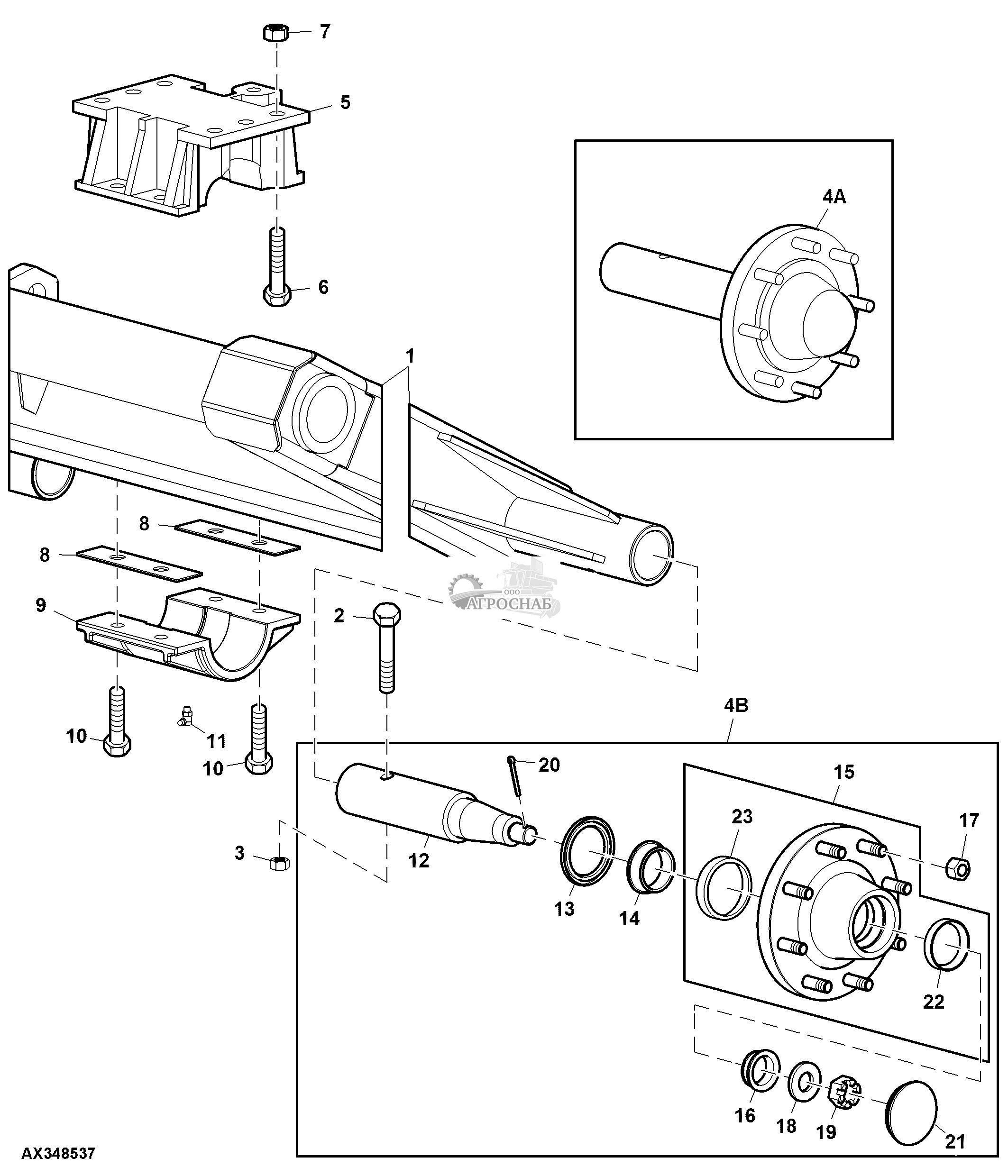

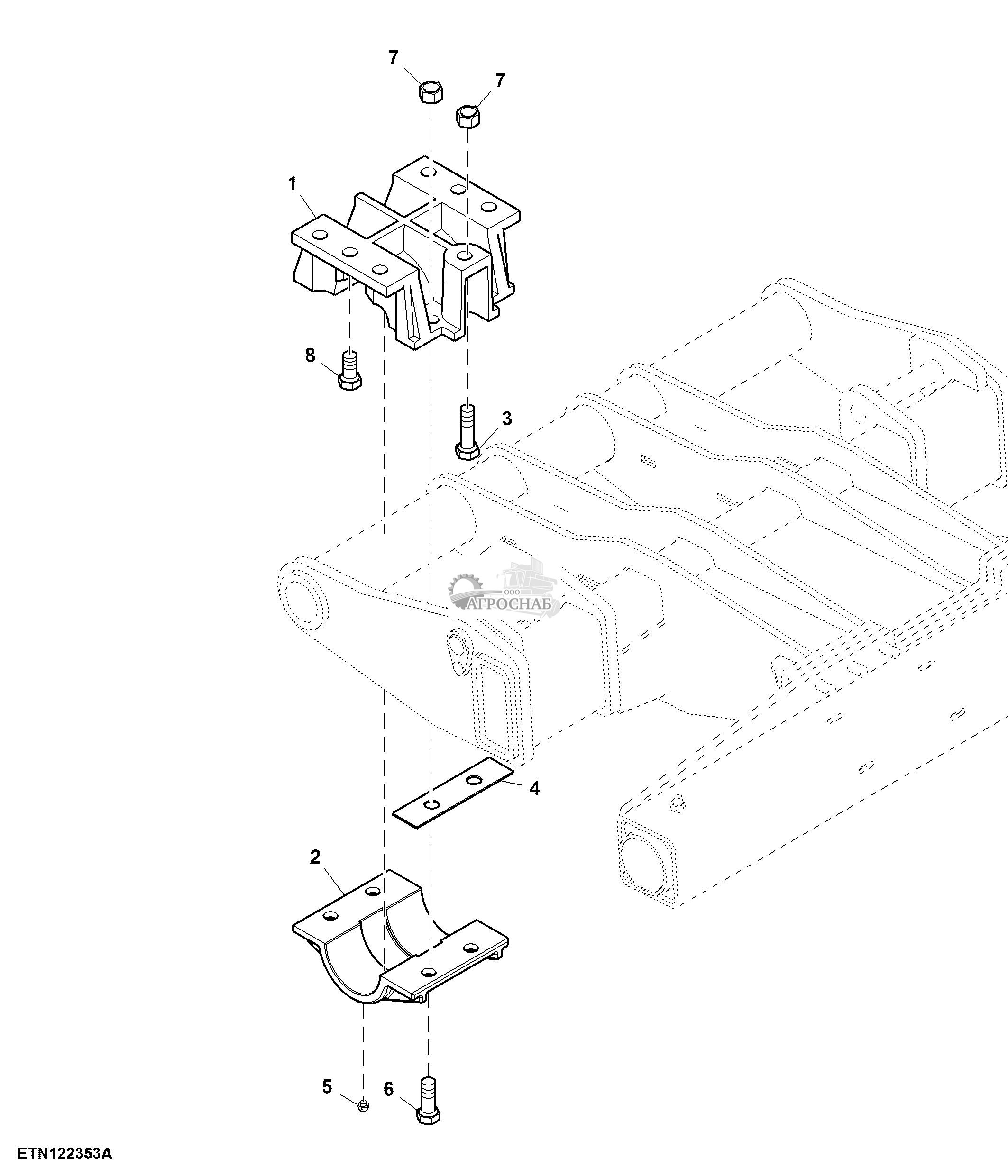

Центральная подъемная система
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA77118 | Блок оси балансира | 1 | |||
| 2 | 19M7884 | Винт с головкой | 1 | M16 X 110 | ||
| 3 | 14M7276 | Гайка | 1 | M16 | ||
| 4A | AA75236 | Ступица | 1 | ORDER AA87780 | ||
| 4B | AA87780 | Ступица | 1 | |||
| 5 | A100148 | Необработанная отливка | 1 | SUB FOR A90383 | ||
| 6 | 19M8002 | Винт с головкой | 7 | M20 X 55 | ||
| 7 | 14M7277 | Гайка | 4 | M20 | ||
| 8 | AA75312 | Прокладка | 2 | |||
| 9 | A90384 | Крышка подшипника | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | 19M8002 | Винт с головкой | 4 | M20 X 55 | ||
| 11 | JD7806 | Смазочная арматура | 1 | |||
| 12 | ...... | Шпиндель | 1 | |||
| 13 | E131874 | Сальник | 1 | |||
| 14 | JD9049 | Внутр. кольцо подшипника | 1 | |||
| 15 | ...... | Ступица | 1 | |||
| 16 | JD8902 | Внутр. кольцо подшипника | 1 | |||
| 17 | E131878 | Гайка | 8 | |||
| 18 | ...... | Шайба | 1 | |||
| 19 | ...... | Гайка | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 20 | ...... | Шплинт | 1 | |||
| 21 | CB01446101 | Колпачок | 1 | |||
| 22 | JD8237 | Наружн. кольцо подшипн. | 1 | |||
| 23 | JD9114 | Наружн. кольцо подшипн. | 1 |

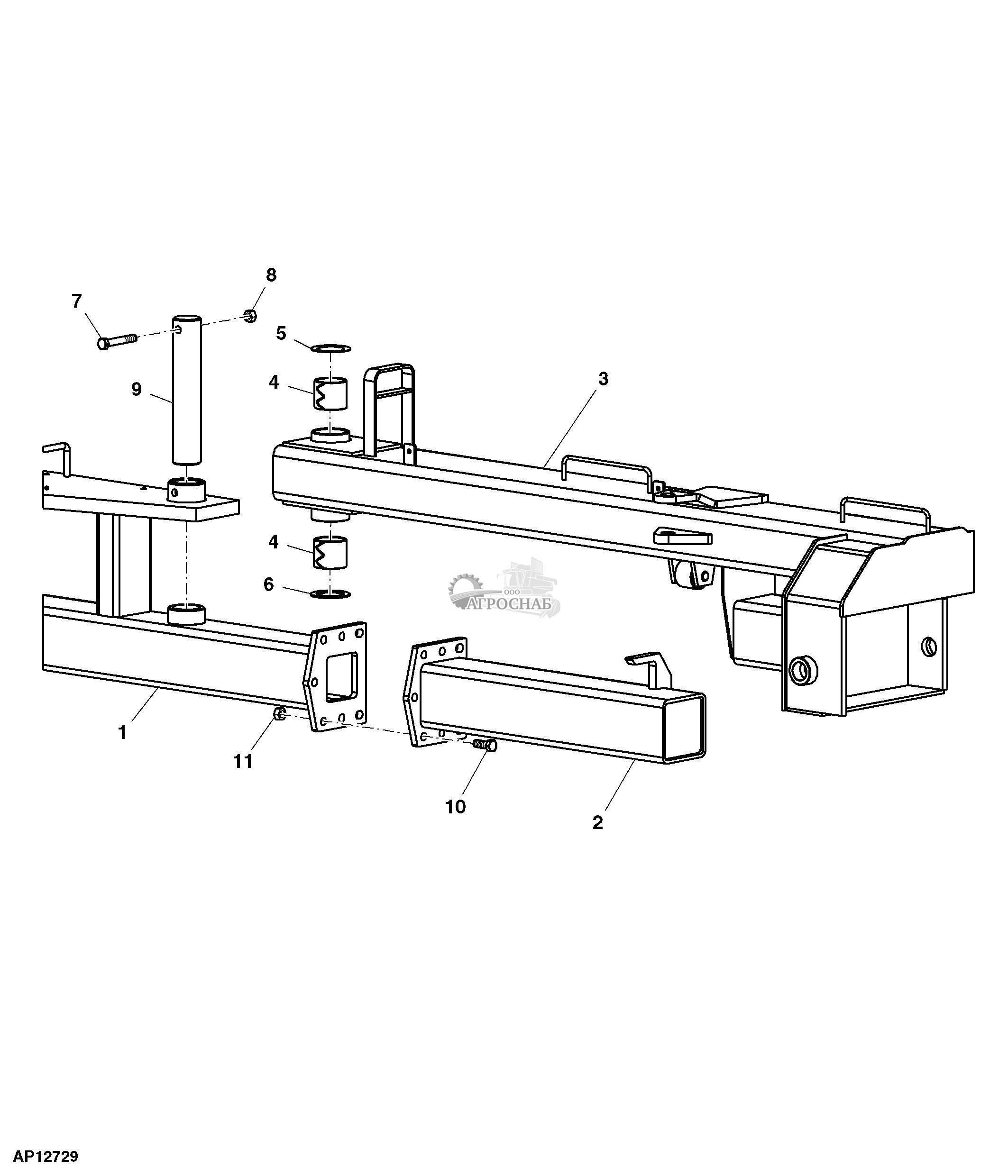

Mainframe, LH Illustrated(Универсальный показана левая сторона)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | AA77251 | Основная рама | 1 | - | 740100 | ||
| AA77252 | Основная рама | 1 | 740101 | - | |||
| JL161489632 | Основная рама | 1 | |||||
| 2 | AA77232 | Рама боковой секции | 1 | - | 740100 | ||
| AA77438 | Рама боковой секции | 1 | 740101 | - | |||
| AA77230 | Рама боковой секции | 1 | - | 740100 | |||
| AA77439 | Рама боковой секции | 1 | 740101 | - | |||
| 3 | AA77217 | Рама боковой секции | 1 | Swing Arm, LH | |||
| AA77216 | Рама боковой секции | 1 | Swing Arm, RH | ||||
| 4 | A90414 | Втулка | 2 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 5 | 24H1240 | Шайба | 1 | 3-1/32" X 4-1/2" X 0.105" | |||
| 6 | N219574 | Упорная шайба | 1 | ||||
| 7 | 19H3105 | Винт с головкой | 1 | 3/4" X 5" | |||
| 8 | R76292 | Гайка | 1 | ||||
| 9 | A91429 | Штифт | 1 | ||||
| 10 | 19M7759 | Винт с головкой | 6 | - | 740100 | ||
| 19M8002 | Винт с головкой | 7 | 740101 | - | |||
| 11 | 14M7276 | Гайка | 6 | - | 740100 | ||
| 14M7277 | Гайка | 7 | 740101 | - |

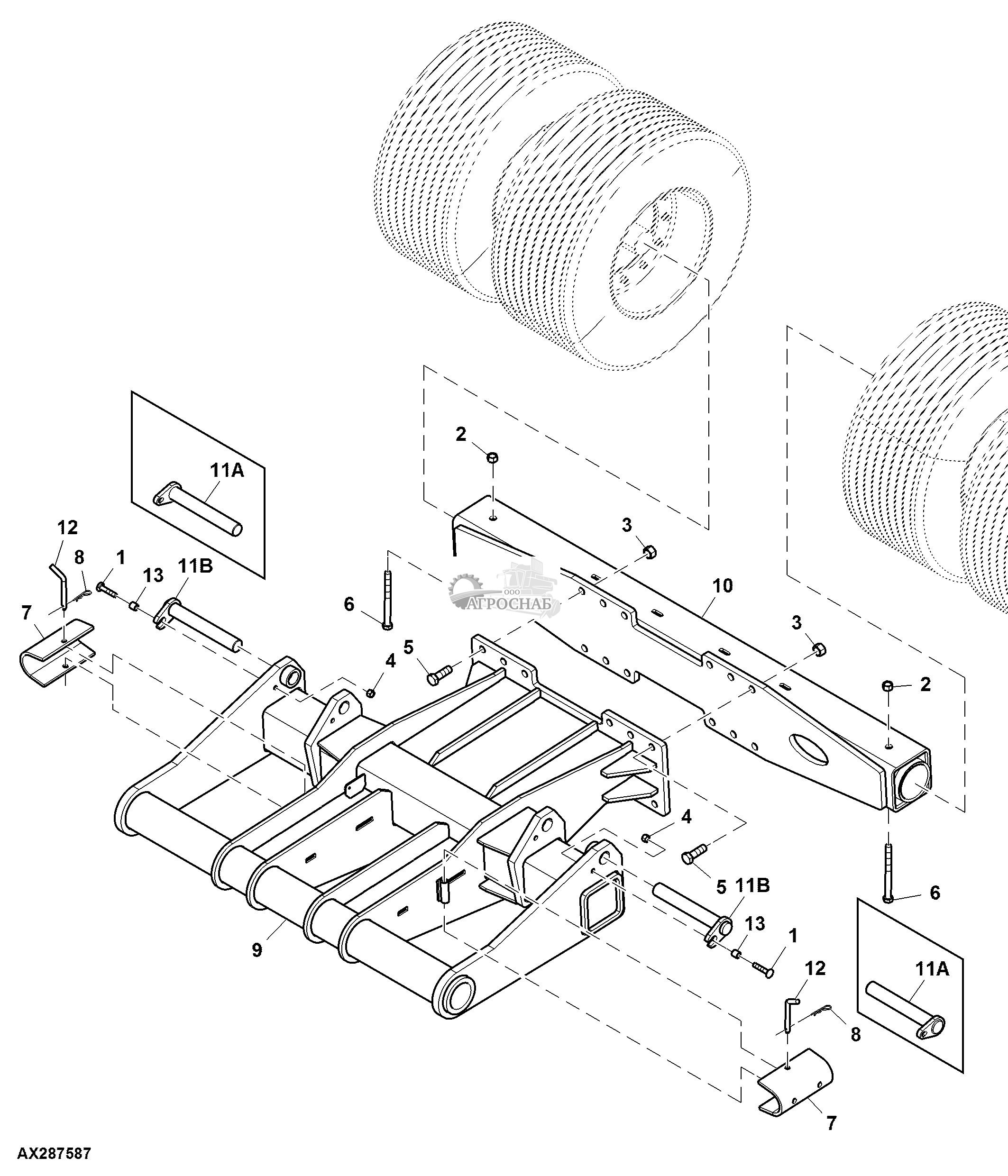

Центральная подъемная рама с мостом 20 дюймов
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 03M7204 | Болт | 2 | M12 X 60 | ||
| 2 | 14M7276 | Гайка | 2 | M16 | ||
| 3 | 14M7277 | Гайка | 12 | M20 | ||
| 4 | 14M7653 | Стопорная гайка | 2 | M12 | ||
| 5 | 19M8224 | Винт с головкой | 12 | M20 X 60 | ||
| 6 | 19M8486 | Винт с головкой | 2 | M16 X 180 | ||
| 7 | A100900 | Пластина | 2 | |||
| 8 | A15147 | Пружинный стопорный штифт | 2 | |||
| 9 | AA83435 | Рама | 1 | Lift Mainframe | ||
| 10 | AA83944 | Ось | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11A | AA84092 | Штифт | 2 | ORDER AA88352 | ||
| 11B | AA88352 | Штифт | 2 | |||
| 12 | H153022 | Штифт | 2 | |||
| 13 | A62151 | Распорная втулка | 2 | USE WITH AA88352 |
Комплект шарнира, рама подъемного колеса (755101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A100148 | Втулка | 2 | Upper | ||
| 2 | A100168 | Втулка | 2 | Lower | ||
| 3 | 19M8639 | Винт с головкой | 2 | M20 X 70 | ||
| 4 | A100368 | Прокладка | 4 | |||
| 5 | JD7846 | Смазочная арматура | 2 | |||
| 6 | 19M8224 | Винт с головкой | 8 | M20 X 60 | ||
| 7 | 14M7277 | Гайка | 10 | M20 | ||
| 8 | 19M7946 | Винт с головкой | 12 | M20 X 40 |

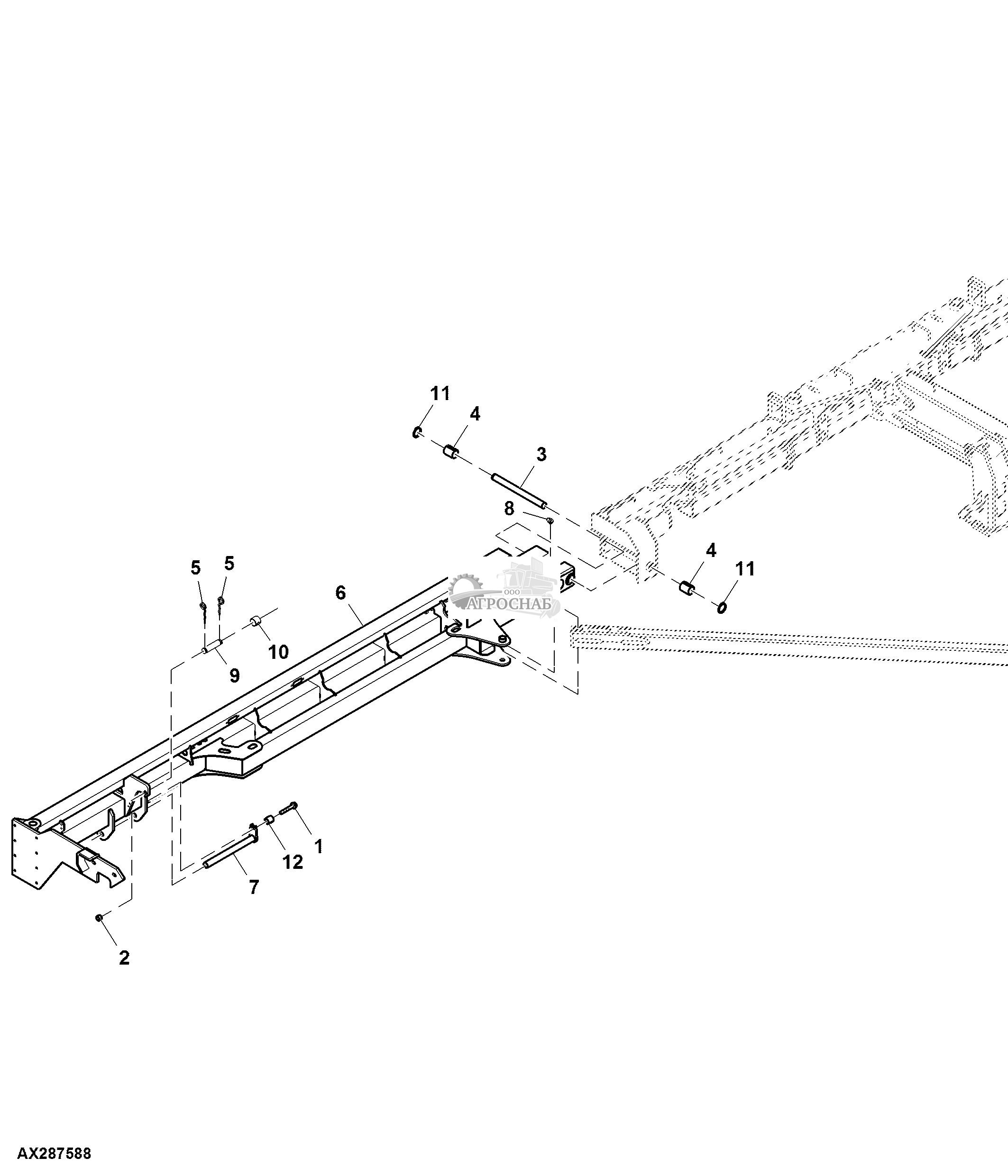

Рама крыла
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7817 | Винт | 2 | M12 X 70 | ||
| 2 | 14M7653 | Стопорная гайка | 2 | M12 | ||
| 3 | A90405 | Крепление со штифтом | 2 | |||
| 4 | A90415 | Втулка | 4 | |||
| 5 | A15146 | Штифт | 4 | |||
| 6 | JL216643999 | Рама | 1 | RH; Illustrated | ||
| JL216700459 | Рама | 1 | LH | |||
| 7 | AA88416 | Штифт | 2 | |||
| 8 | JD7788 | Смазочная арматура | 2 | |||
| 9 | R92381 | Крепление со штифтом | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | A90418 | Втулка | 2 | |||
| 11 | 40M7409 | Пружинное кольцо | 4 | |||
| 12 | A62151 | Распорная втулка | 2 |

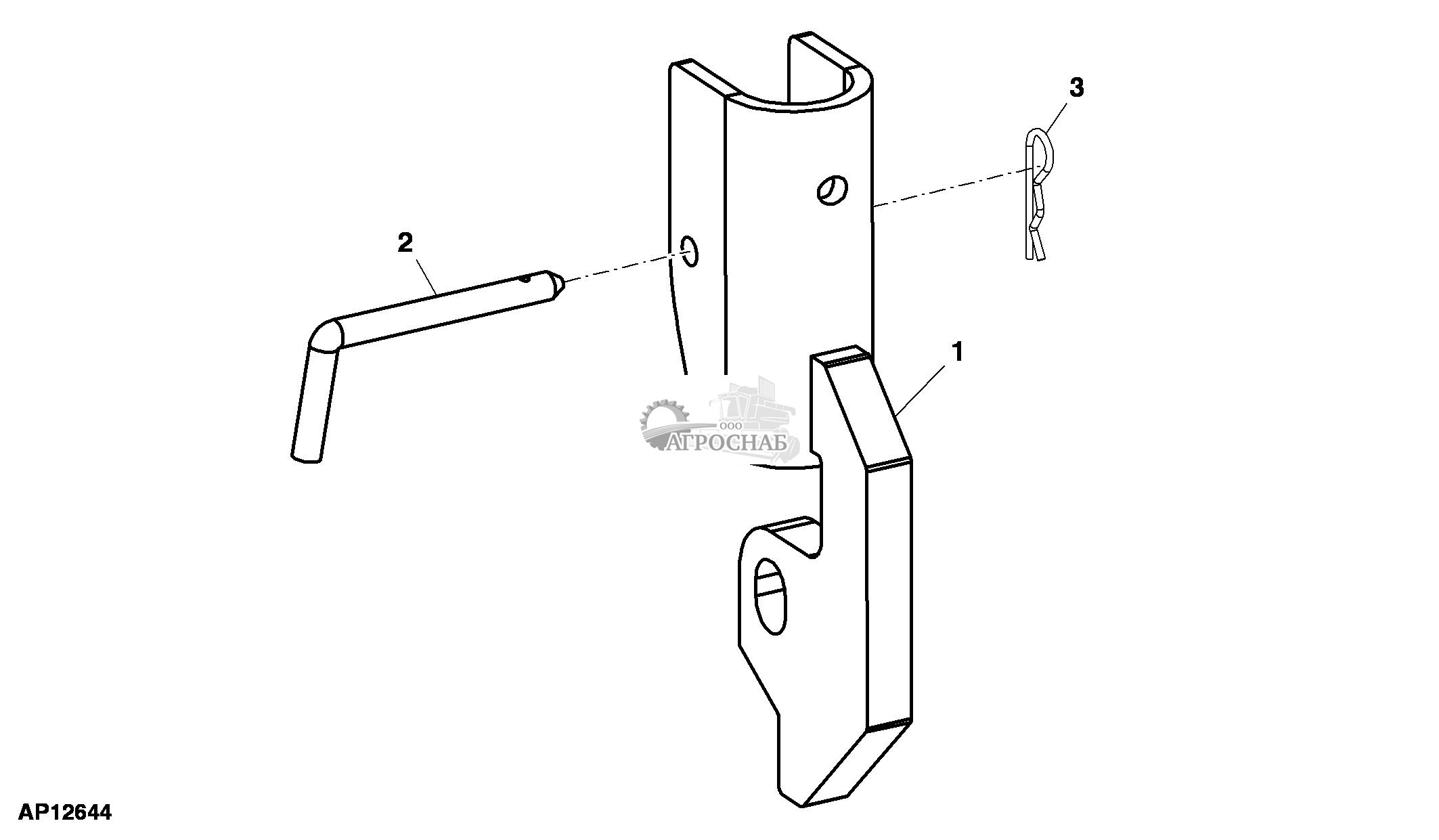

Блокировка колеса крыла
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA75302 | Блокировка | 1 | ORDER AA83911, Cylinder Lock | ||
| AA83911 | Блокировка | 1 | Cylinder Lock | |||
| 2 | A59646 | Крепление со штифтом | 1 | |||
| 3 | A15147 | Пружинный стопорный штифт | 1 |

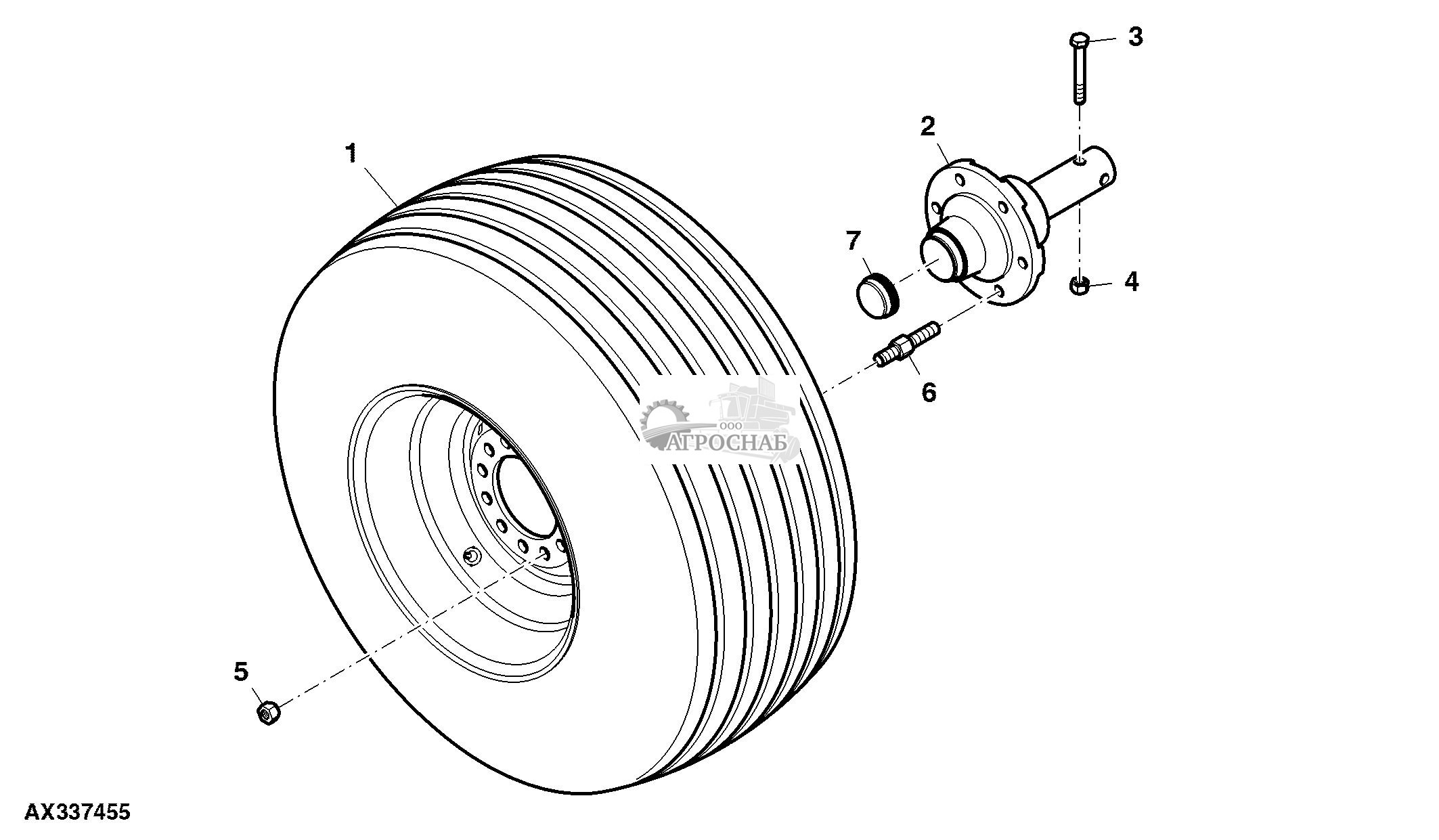

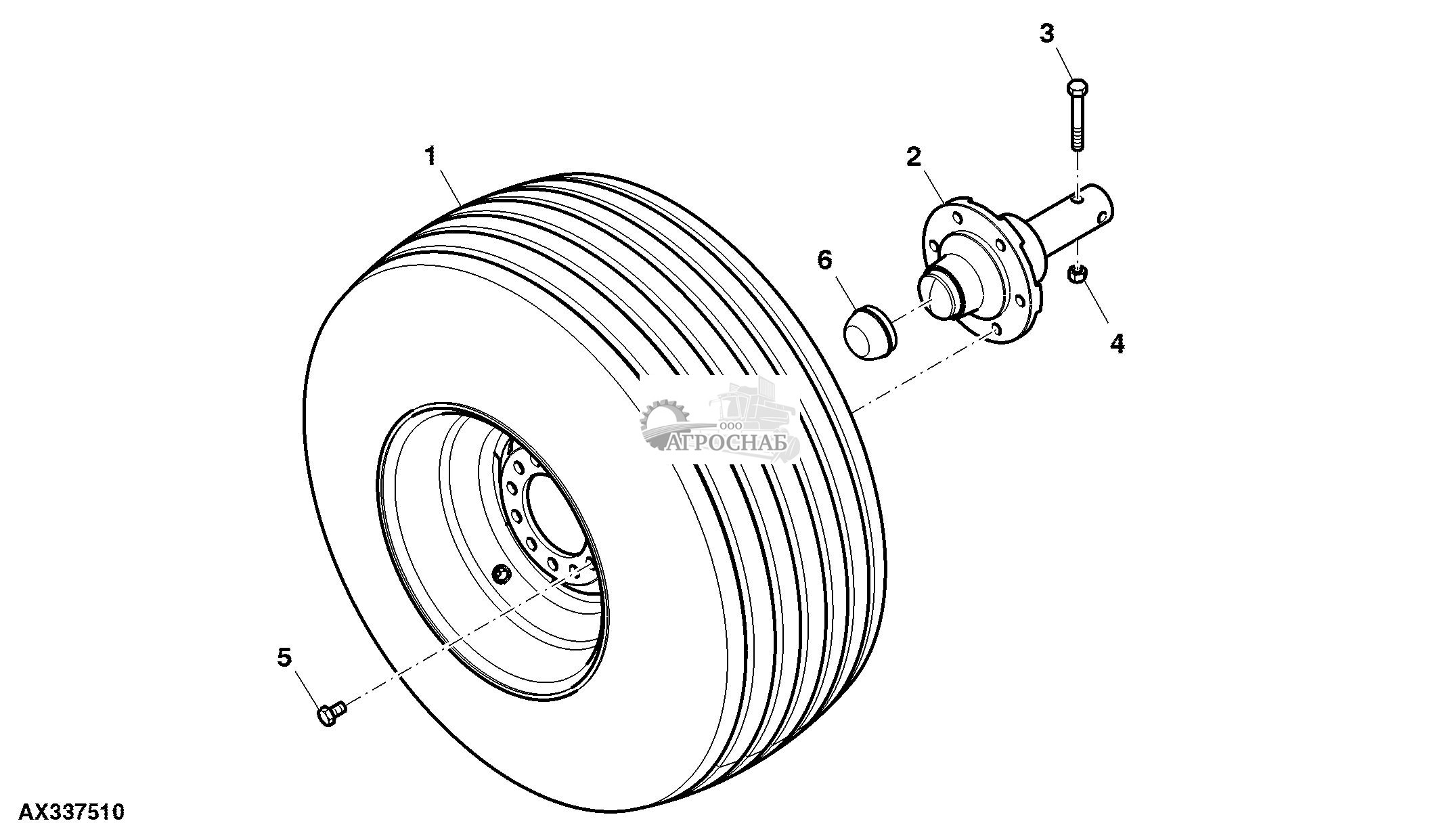

Колесо крыла и ступица
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA79938 | Шина | 1 | INCLUDES AA75335 AND JD175 9, Wheel and Tire Assembly | ||
| AA75335 | Шина | 1 | 31–13.5 X 15, Only Tire | |||
| AA81940 | Обод и шина в сборе | 1 | INCLUDES A96535 AND A9653 6, Wheel and Tire Assembly | |||
| A96535 | Шина | 1 | 31–13.5 X 15, Only Tire | |||
| AA75336 | Шина | 1 | 445/50R22.5 | |||
| JD1759 | Обод | 1 | 15 X 10, 6 Bolts | |||
| A96536 | Обод | 1 | 15 X 10, 8 Bolts | |||
| A101707 | КОЛЕСО | 1 | 16.5" X 12" 6 Bolt | |||
| 2 | AA75235 | Ступица | 1 | 6 Bolts | ||
| 11M7107 | Шплинт | 1 | 4 X 50 mm | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 14H1086 | Гайка | 1 | 3/4" | |||
| JD8225 | Наружн. кольцо подшипн. | 1 | ||||
| JD8187 | Внутр. кольцо подшипника | 1 | ||||
| JD8902 | Внутр. кольцо подшипника | 1 | ||||
| JD8237 | Наружн. кольцо подшипн. | 1 | ||||
| WP902407 | Сальник | 1 | ||||
| 3 | 03M7248 | Болт | 1 | M12 X 90 | ||
| 4 | 14M7653 | Стопорная гайка | 1 | M12 | ||
| 5 | N109977 | Колесный болт | 6 | |||
| 6 | FH318422 | Колпачок | 1 |

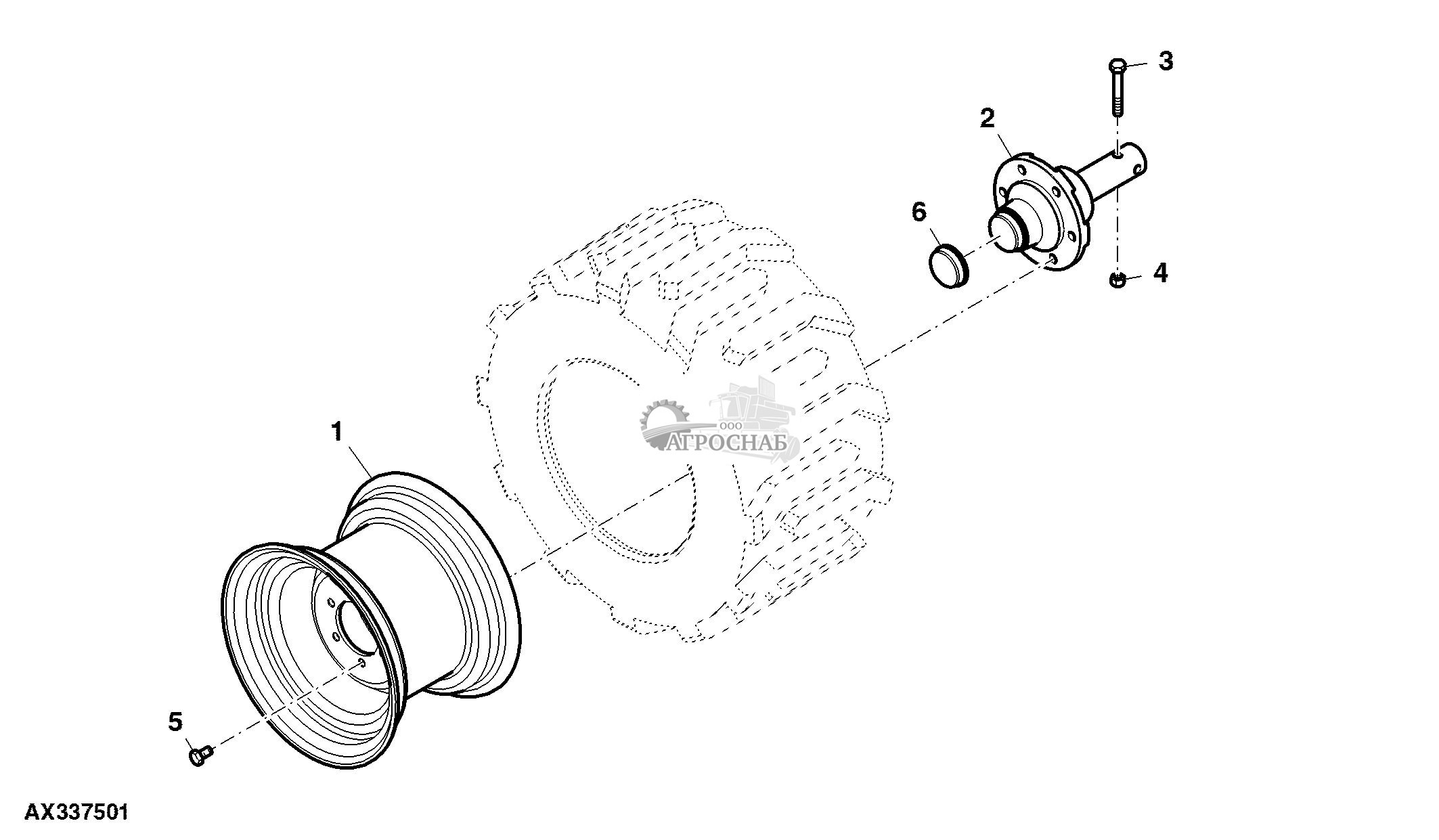

Колесо крыла и ступица, погрузчик с бортовым поворотом
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A101707 | КОЛЕСО | 1 | 16.5" X 12" 6 Bolt | ||
| 2 | AA75235 | Ступица | 1 | 6 Bolt | ||
| 11M7107 | Шплинт | 1 | 4 X 50 mm | |||
| 14H1086 | Гайка | 1 | 3/4" | |||
| JD8225 | Наружн. кольцо подшипн. | 1 | ||||
| JD8187 | Внутр. кольцо подшипника | 1 | ||||
| JD8902 | Внутр. кольцо подшипника | 1 | ||||
| JD8237 | Наружн. кольцо подшипн. | 1 | ||||
| WP902407 | Сальник | 1 | ||||
| 3 | 19M7949 | Винт с головкой | 1 | M12 X 100 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 4 | 14M7653 | Стопорная гайка | 1 | M12 | ||
| 5 | N109977 | Колесный болт | 6 | Wheel 9/16 X 1-1/2 | ||
| 6 | FH318422 | Колпачок | 1 |
Узел колеса крыла с датчиком движения
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA79938 | Шина | 1 | Wheel and Tire Assembly | ||
| AA75335 | Шина | 1 | 31-13.5x15, Only Tire | |||
| AA75336 | Шина | 1 | 445/50R22.5 | |||
| JD1759 | Обод | 1 | 15 X 10, 6 Bolts | |||
| 2 | AA75235 | Ступица | 1 | |||
| 11M7107 | Шплинт | 1 | 4 X 50 mm | |||
| 14H1086 | Гайка | 1 | 3/4" | |||
| JD8225 | Наружн. кольцо подшипн. | 1 | ||||
| JD8187 | Внутр. кольцо подшипника | 1 | ||||
| JD8902 | Внутр. кольцо подшипника | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| JD8237 | Наружн. кольцо подшипн. | 1 | ||||
| WP902407 | Сальник | 1 | ||||
| 3 | 03M7248 | Болт | 1 | M12 X 90 | ||
| 4 | 14M7653 | Стопорная гайка | 1 | M12 | ||
| 5 | K38200 | Гайка | 6 | |||
| 6 | A93084 | Винт с головкой | 6 | |||
| 7 | FH318422 | Колпачок | 1 |
Обод/ступица колеса, подъем рамы шасси
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|

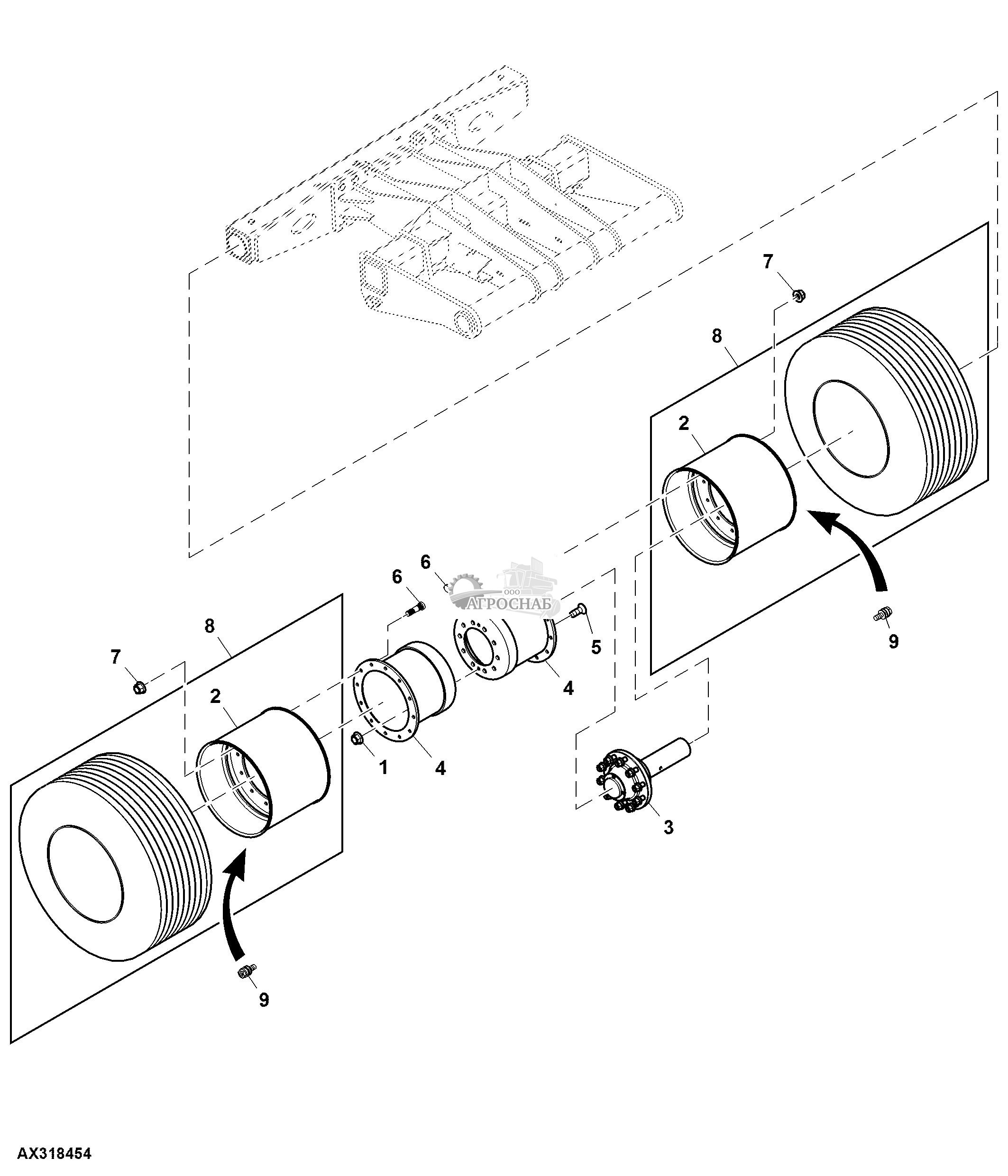

| 1 | 14M7446 | Фланцевая гайка | 4 | M16 | ||
| 2 | A101092 | Обод | 4 | For 445/50R22.5 Super Single Retread Tire | ||
| 3 | AA78849 | Ступица | 4 | |||
| 4 | AA84386 | Ручка | 4 | |||
| 5 | 19M8549 | Винт | 4 | M16 X 40 | ||
| 6 | A91975 | Болт | 48 | |||
| 7 | E62156 | Гайка | 48 | |||
| 8 | AA84384 | Колесо и шина в сборе | 4 | |||
| 9 | AN132749 | Шток вентиля шины | 4 | Tire Valve |
Подъемный рычаг, рама подъемного колеса крыла
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA77483 | Ось поворота | 2 | Wing Lift | ||
| 2 | AA83911 | Стопор | 2 | Wing Lift Cylinder | ||
| 3 | A101011 | Штифт | 2 | |||
| 4A | AA84093 | Штифт | 2 | ORDER AA88440 | ||
| 4B | AA88440 | Штифт | 2 | |||
| 5 | JD7820 | Смазочная арматура | 2 | |||
| 6 | A59646 | Крепление со штифтом | 2 | |||
| 7 | AA75235 | Ступица | 4 | 6 Bolt | ||
| 8 | A90417 | Втулка | 8 | |||
| 9 | JD7806 | Смазочная арматура | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | 14M7276 | Гайка | 8 | M16 | ||
| 11 | 14M7653 | Стопорная гайка | 4 | M12 | ||
| 12 | 19M7759 | Винт с головкой | 8 | M16 X 60 | ||
| 13 | 19M7791 | Болт | 2 | M12 X 40 | ||
| 14 | 19M7949 | Винт с головкой | 4 | M12 X 100 | ||
| 15 | AA77485 | Рама | 2 | |||
| 16 | A100320 | Пластина | 4 | |||
| 17 | 99M7029 | Пружинный стопорный штифт | 2 | |||
| 18 | A62717 | Пружинное кольцо | 4 | |||
| 19 | A62151 | Распорная втулка | 2 | USE WITH AA88402 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 20 | FH318422 | Колпачок | 4 |

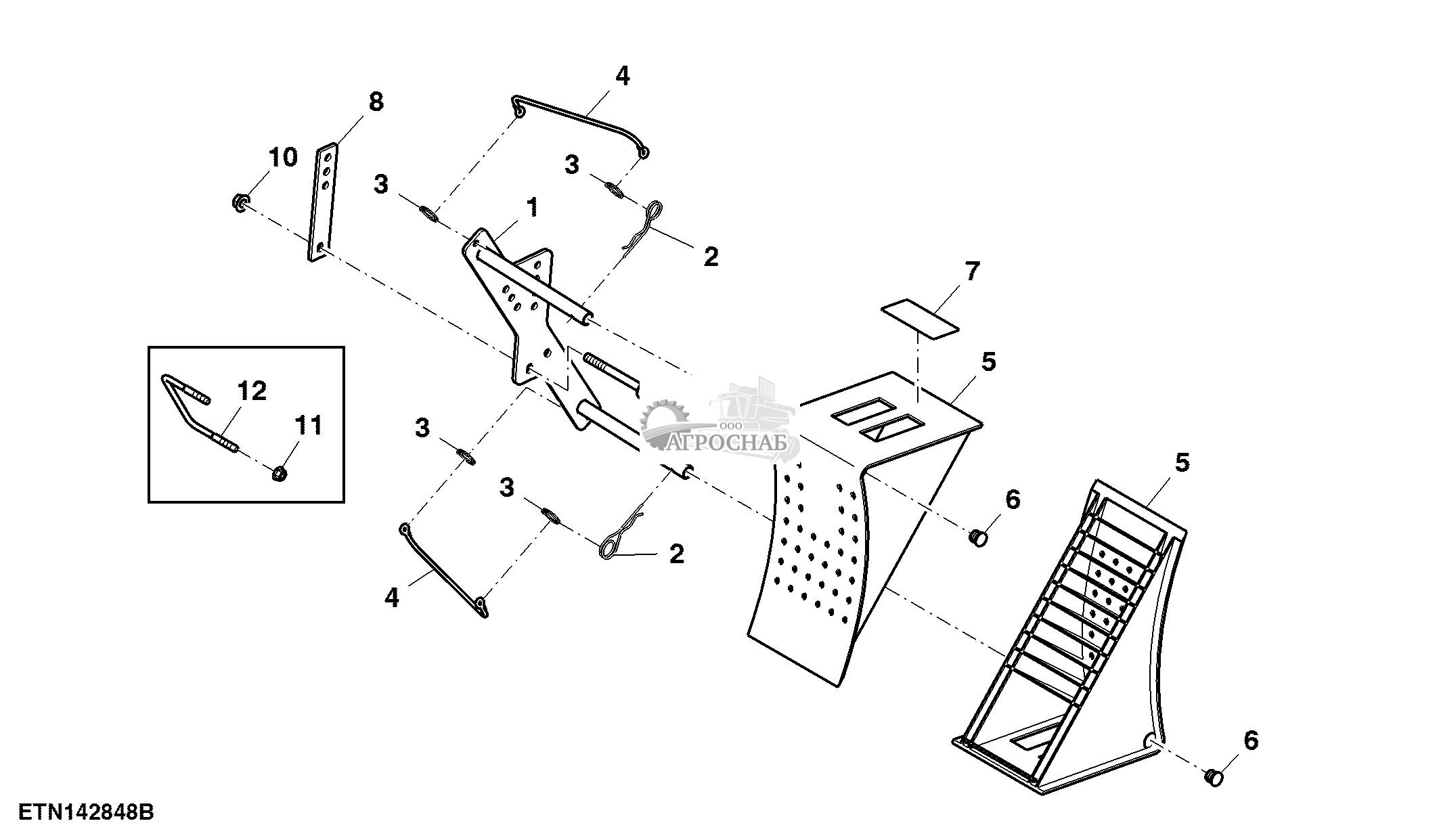

Тормозная подкладка под колесо
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA87663 | Кронштейн | 1 | ORDER AKK20826; USE WITH WZW0010032 | ||
| AKK20826 | Кронштейн | 1 | USE WITH WZW16422 | |||
| 2 | WZ2115203 | Пружинный стопорный штифт | 2 | |||
| 3 | WZ2410002 | Кольцо | 4 | |||
| 4 | WZ2410001 | Канат | 2 | |||
| 5 | WZW0010032 | Колодка противоукатывания | 2 | ORDER WZW16422 | ||
| WZW16422 | Колодка противоукатывания | 2 | ||||
| 6 | WZ1441109 | Заглушка | 2 | |||
| 7 | WZ2289716 | Метка | 2 | |||
| 8 | KK21592 | Хомут | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 9 | 19M7812 | Винт | 2 | M10 X 100 | ||
| 10 | 14M7296 | Фланцевая гайка | 2 | M10 | ||
| 11 | 14M7276 | Гайка | 2 | M16 | ||
| 12 | A100469 | П-образный болт | 1 |

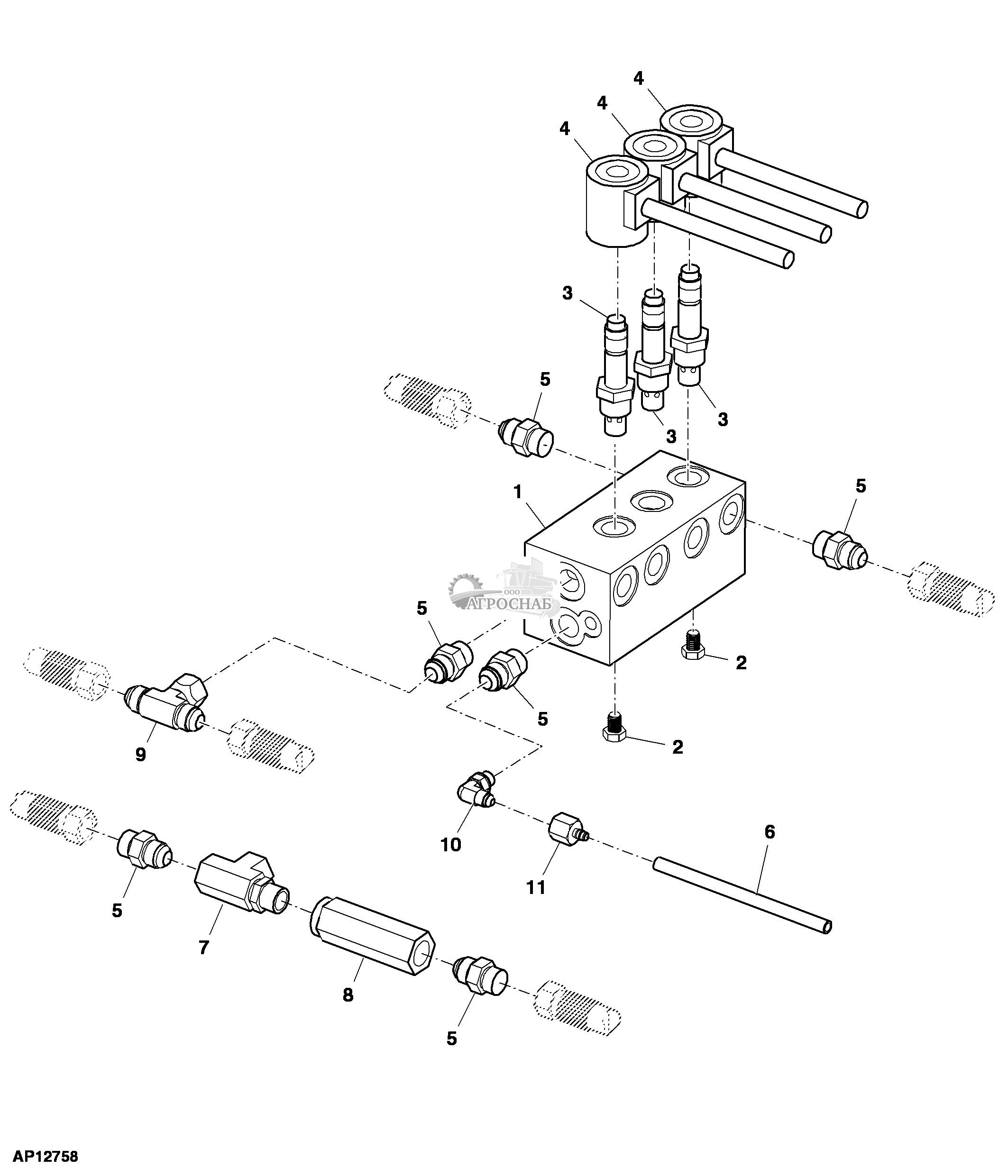

Блок подъема ( - 735100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA75327 | Клапан | 1 | |||
| 2 | 19H2038 | Винт с головкой | 2 | 3/8" X 1/2" | ||
| 3 | AA75238 | Электромагнитный клапан | 3 | |||
| AT224864 | Комплект уплотнений | 1 | ||||
| 4 | AA75260 | Электрическая обмотка | 3 | |||
| 5 | D14197 | Фитинг | 12 | |||
| 6 | ...... | Труба | 1 | |||
| 7 | AA22573 | Тройник | 1 | |||
| 8 | AA57407 | Обратный клапан | 1 | |||
| 9 | X8S6X-S | Тройник | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | X4C50X-S | Адаптер | 1 | |||
| 11 | X4-4CTXS | Адаптер | 1 |

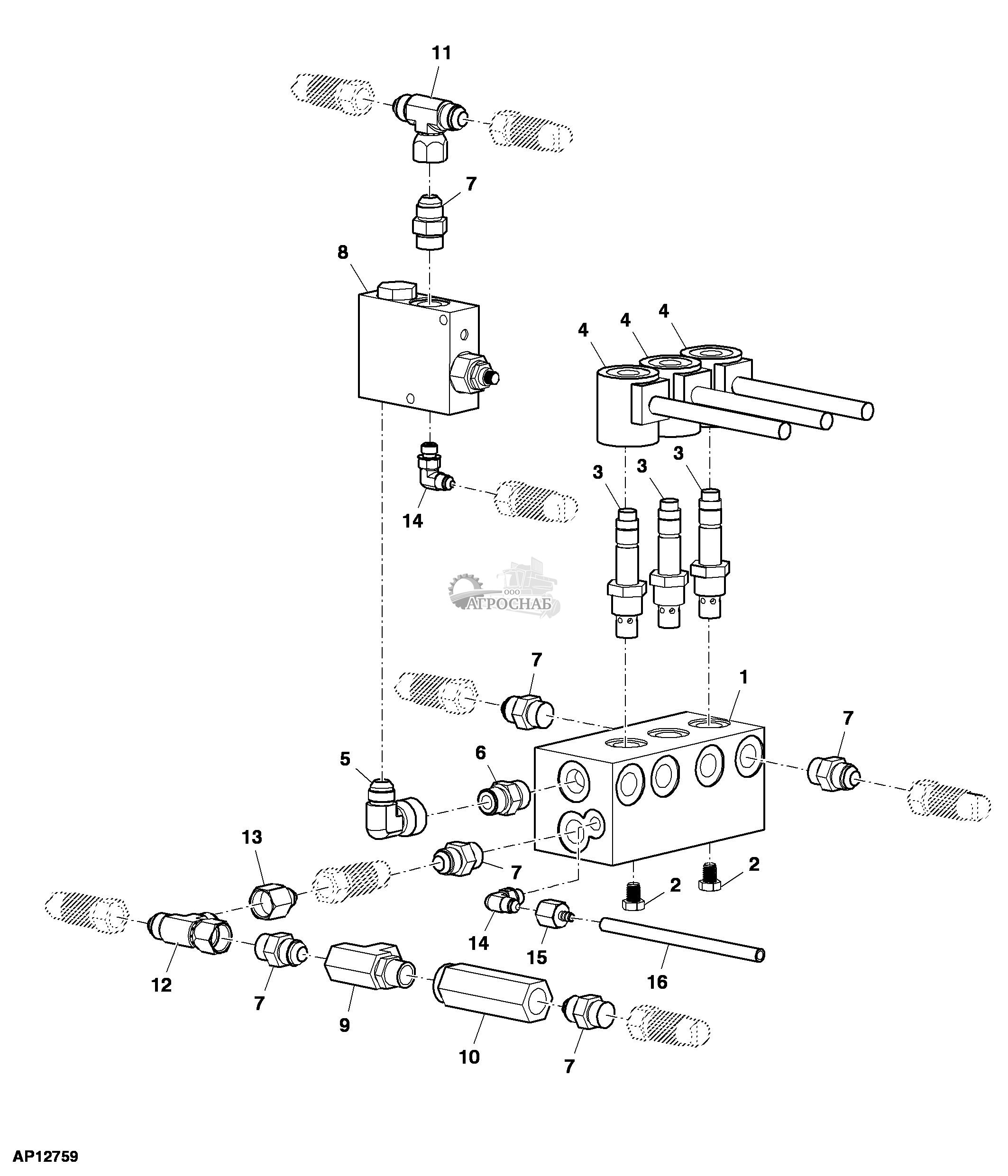

Блок подъема (735101 - 740100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA75327 | Клапан | 1 | |||
| 2 | 19H2038 | Винт с головкой | 2 | 3/8" X 1/2" | ||
| 3 | AA75238 | Электромагнитный клапан | 3 | |||
| AT224864 | Комплект уплотнений | 1 | ||||
| 4 | AA75260 | Электрическая обмотка | 3 | |||
| 5 | X8C50X-S | Адаптер | 1 | |||
| 6 | X8-8G6X-S | Фитинг переходника | 1 | |||
| 7 | D14197 | Фитинг | 12 | |||
| 8 | A91426 | Клапан гидравл./сервоупр. | 1 | |||
| 9 | AA22573 | Тройник | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | AA57407 | Обратный клапан | 1 | |||
| 11 | X8S6X-S | Тройник | 1 | |||
| 12 | X8R6X-S | Тройник | 1 | |||
| 13 | X6-8TRTXN-S | Фитинг | 1 | |||
| 14 | X4C50X-S | Адаптер | 2 | |||
| 15 | X4-4CTXS | Адаптер | 1 | |||
| 16 | ...... | Труба | 1 |

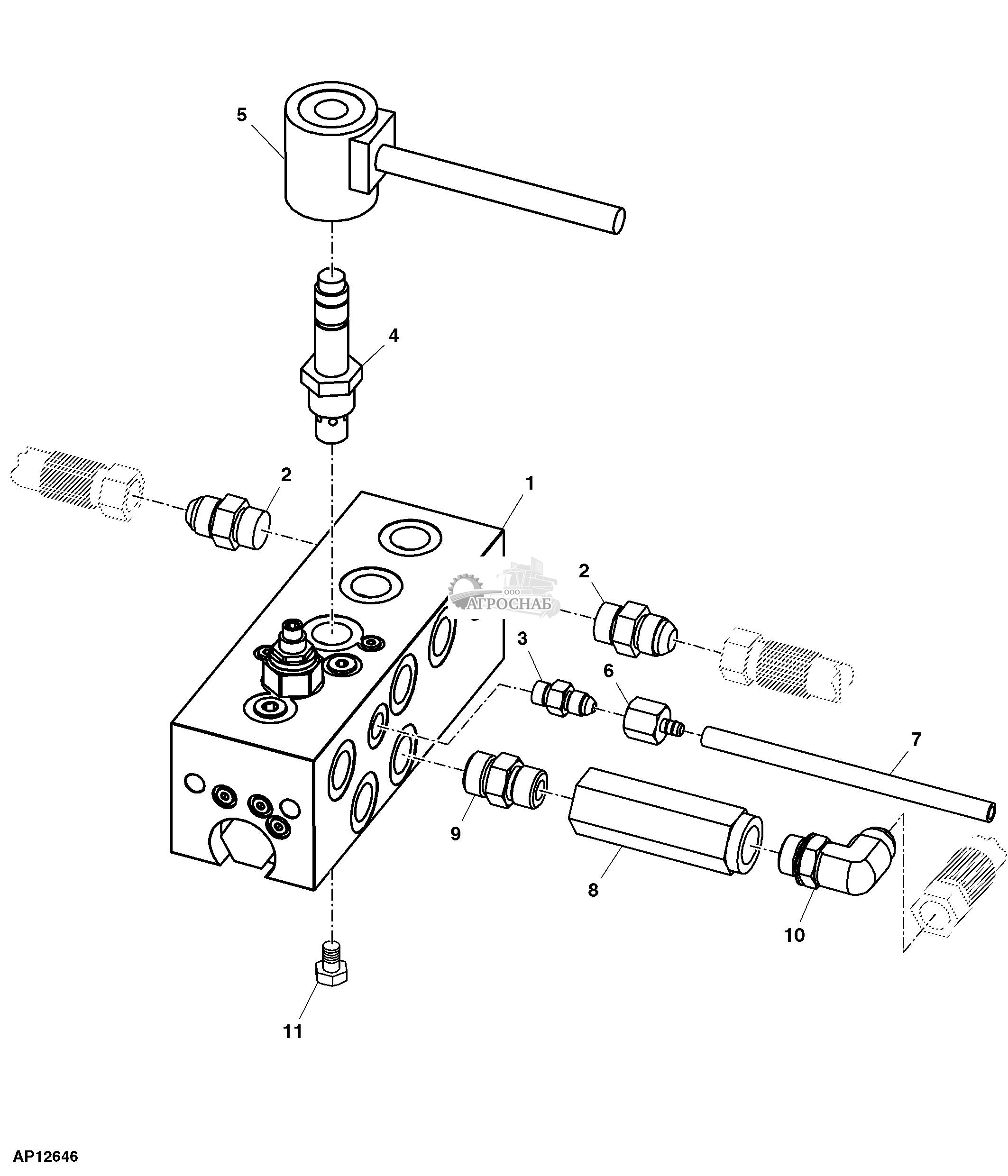

Блок подъема (740101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA77020 | Клапан | 1 | |||
| 2 | D14197 | Фитинг | 11 | |||
| 3 | X4FOX-S | Фитинг | 1 | |||
| 4 | AA75238 | Электромагнитный клапан | 3 | |||
| AT224864 | Комплект уплотнений | 1 | ||||
| 5 | AA75260 | Электрическая обмотка | 3 | |||
| 6 | X4-4CTXS | Фитинг | 1 | |||
| 7 | ...... | Труба | 1 | |||
| 8 | AA57407 | Обратный клапан | 1 | |||
| 9 | AN131153 | Штуцерное соединение | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | X8C5OX-S | Коленчатый патрубок | 1 | |||
| 11 | 19M9637 | Винт с головкой | 3 | M10 X 16 |

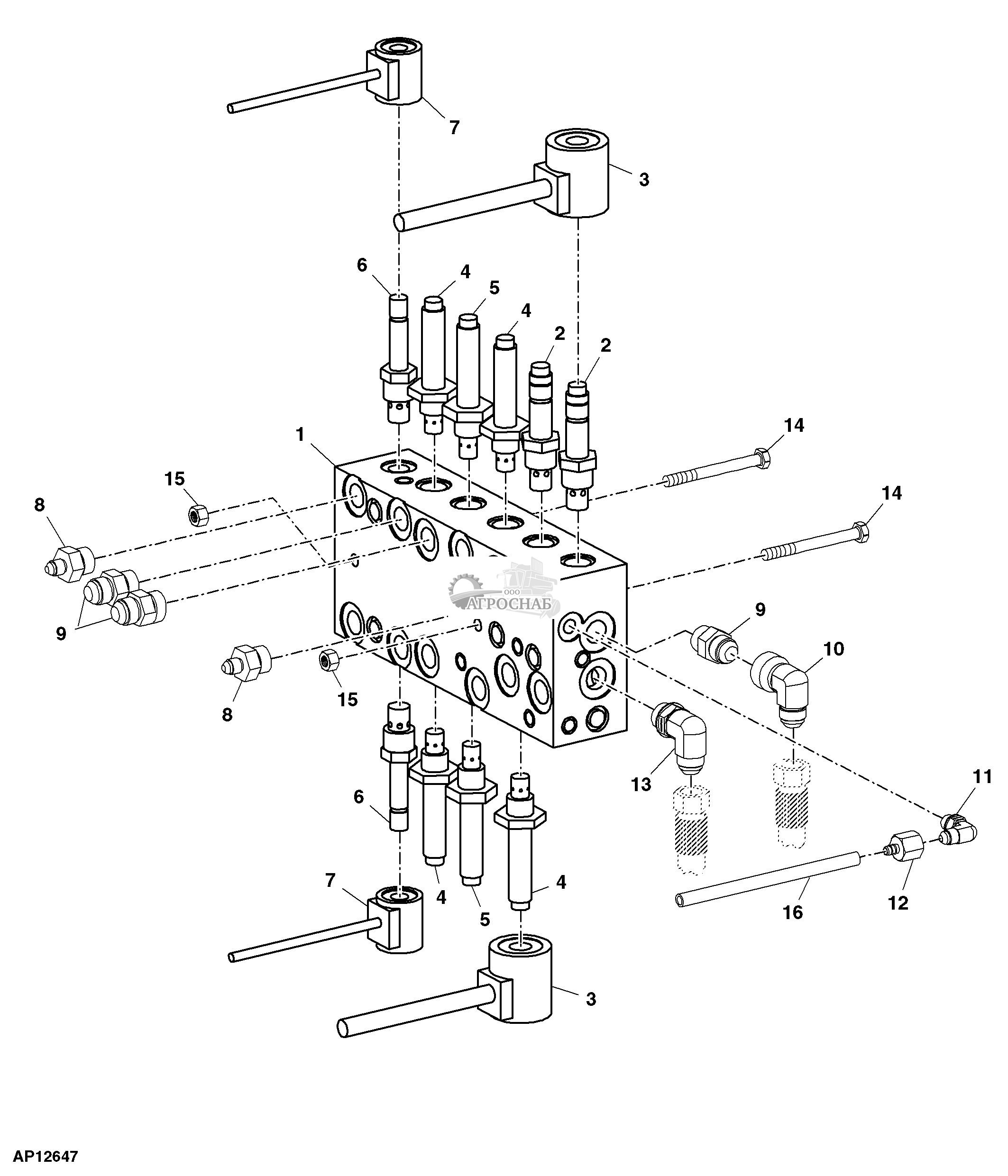

Блок переключателей ( - 755100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA75328 | Клапан | 1 | |||
| 2 | AA75238 | Электромагнитный клапан | 2 | |||
| AT224864 | Комплект уплотнений | 1 | ||||
| 3 | AA75260 | Электрическая обмотка | 8 | |||
| 4 | AA75242 | Электромагнитный клапан | 4 | |||
| 5 | AA75239 | Электромагнитный клапан | 2 | |||
| 6 | AA75237 | Электромагнитный клапан | 2 | |||
| 7 | AA75259 | Электрическая обмотка | 2 | |||
| 8 | X4-8F5OX-S | Адаптер | 8 | Hydraulic Adapter | ||
| 9 | D14197 | Фитинг | 5 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | X8C6X-S | Коленчатый патрубок | 1 | |||
| 11 | X4C5OX-S | Коленчатый патрубок | 1 | |||
| 12 | X4-4CTXS | Адаптер | 1 | Hydraulic Adapter | ||
| 13 | X8C5OX-S | Коленчатый патрубок | 1 | |||
| 14 | 19M7325 | Винт с головкой | 2 | M8 X 80 | ||
| 15 | 14M7273 | Гайка | 2 | M8 | ||
| 16 | ...... | Труба | 1 |

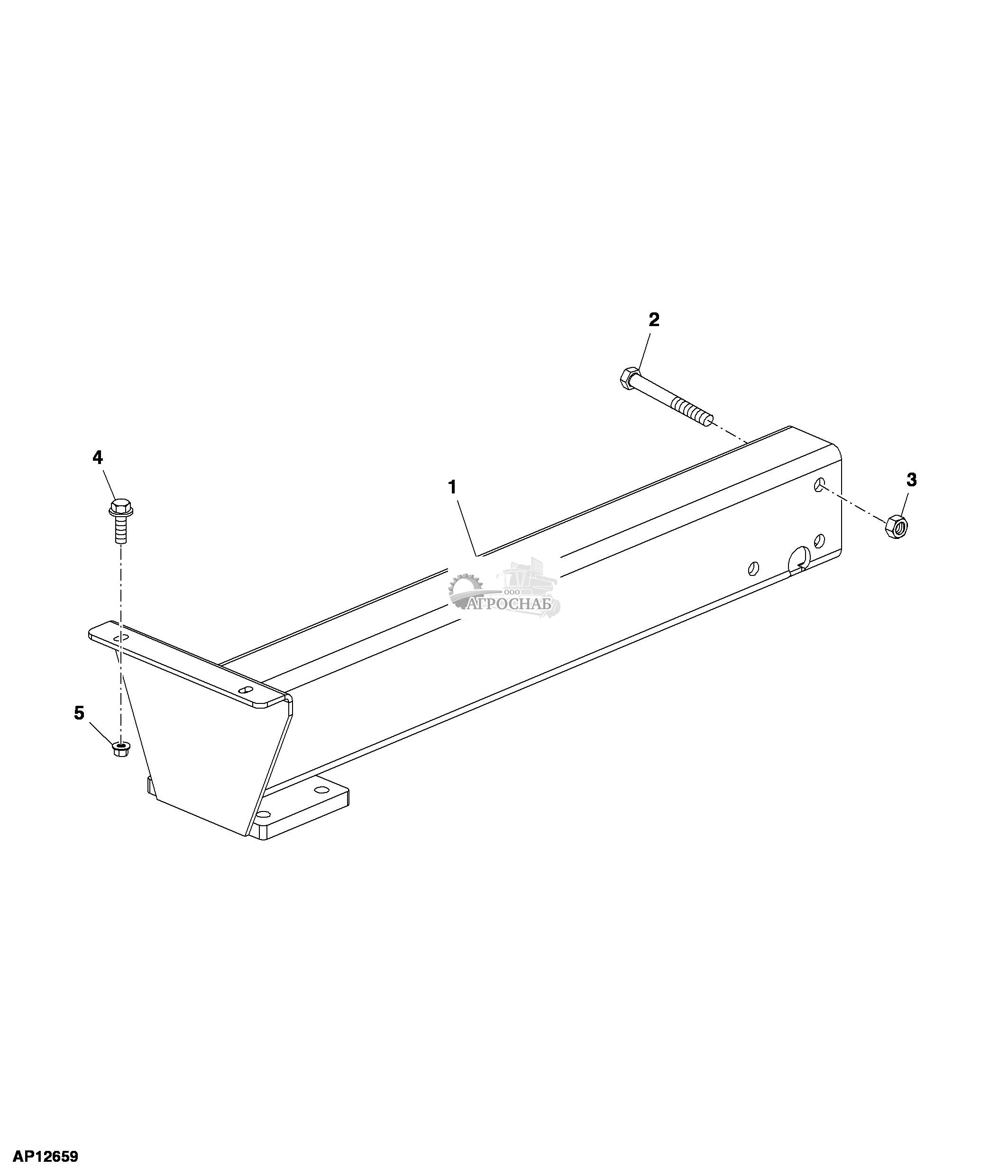

Кронштейн лестницы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A91446 | Кронштейн | 1 | Ladder support, 60 ft | ||
| A91446 | Кронштейн | 1 | 80 and 90 ft | |||
| 2 | 19M8043 | Винт с головкой | 3 | M16 X 140 | ||
| 3 | 14M7276 | Гайка | 4 | M16 | ||
| 4 | 19M7790 | Винт | 2 | M12 X 35 | ||
| 5 | 14M7296 | Фланцевая гайка | 2 | M10 |

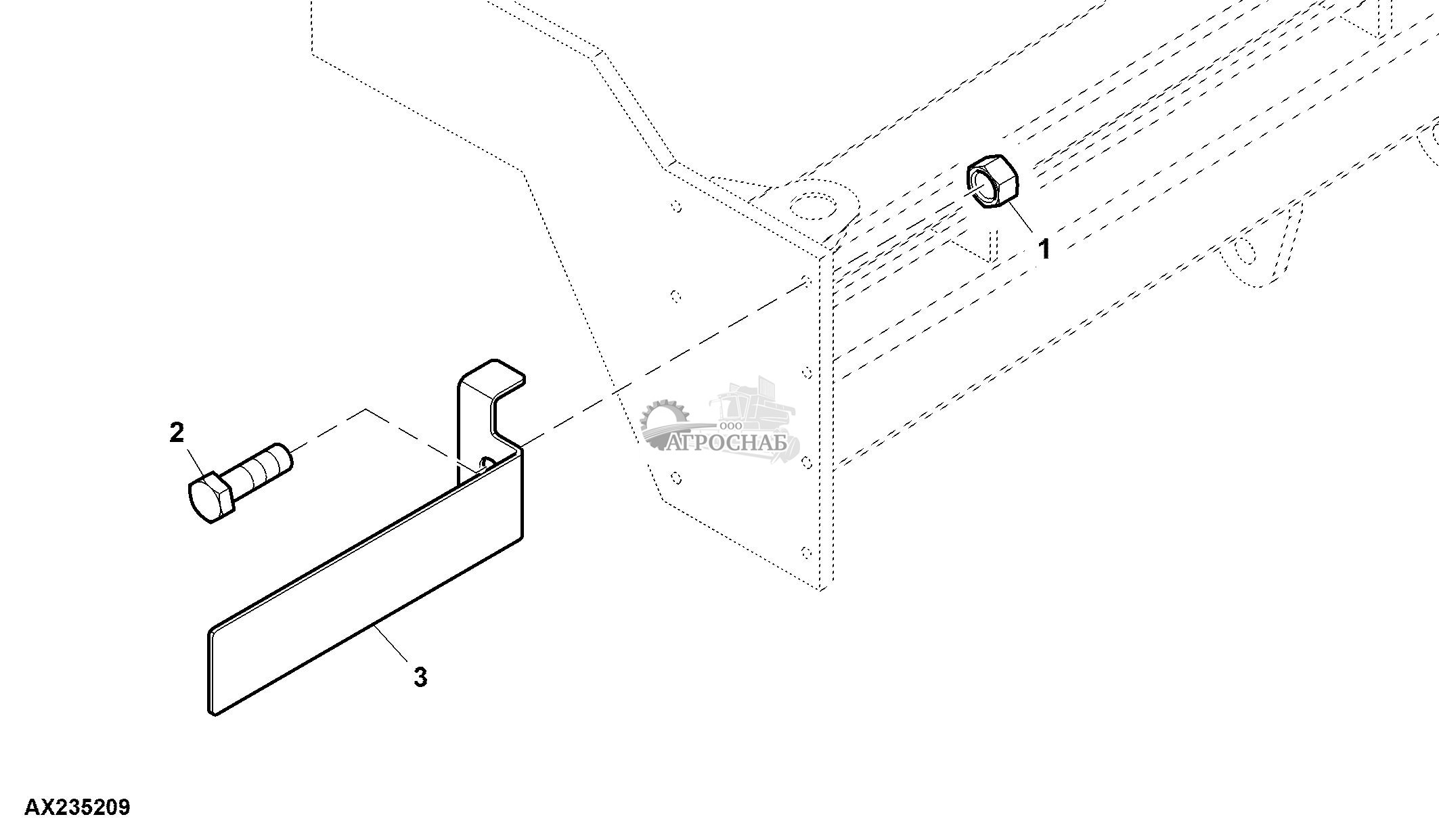

Кронштейн отражателя и крепления
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7276 | Гайка | 2 | M16 | ||
| 2 | 19M7409 | Винт с головкой | 2 | M16 X 50 | ||
| 3 | A102350 | Кронштейн | 2 |

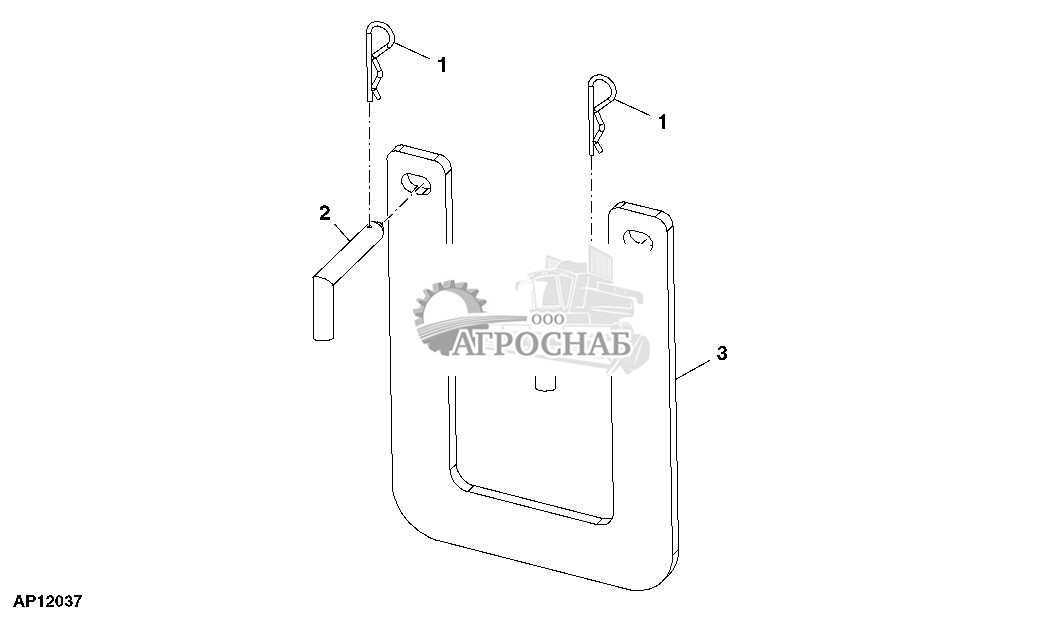

Транспортировочный узел
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A3581R | Пружинный стопорный штифт | 2 | |||
| 2 | KK10706 | Штифт | 2 | |||
| 3 | A91428 | Блокировка стоян. торм. | 1 |
